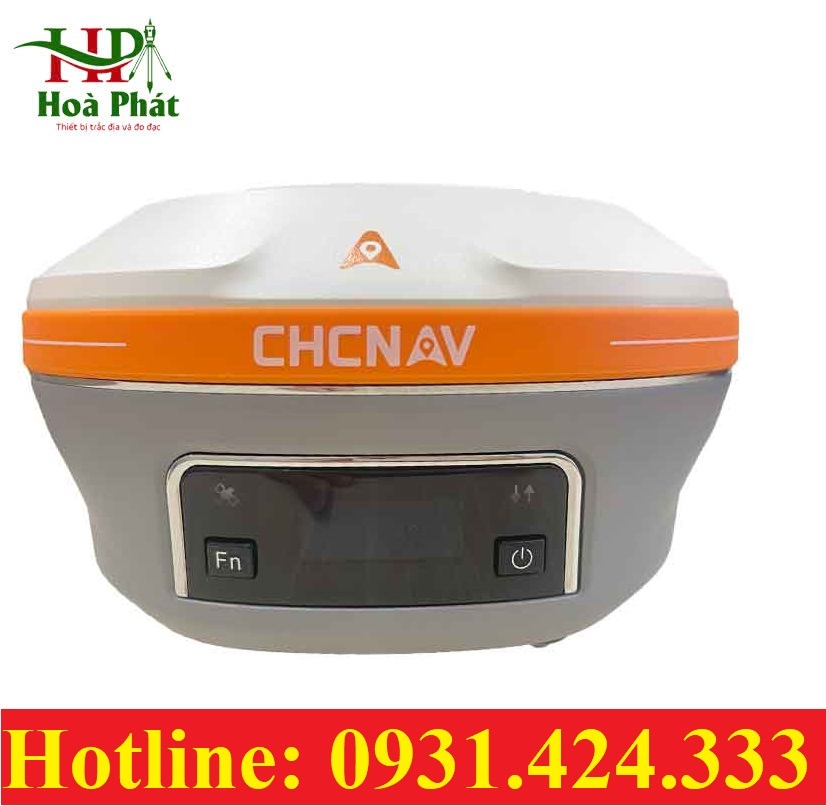

MÁY ĐỊNH VỊ GPS RTK CHCNAV I93

  • Tình trạng: Còn hàng
  • Thương hiệu: CHC
Liên hệ

Hãng sx: CHCNAV

Model: CHC I93

Chất lượng: mới 100%

Bảo hành: 24 tháng

Số kênh: 1408 kênh

Bù nghiêng IMU: 60 độ

Hỗ trợ đăng ký trạm Cors

Free chuyển giao công nghệ

Free Giao hàng Toàn Quốc

Hotline/Zalo: 0931 424.333

Máy GPS RTK CHC i93 kết hợp công nghệ GNSS, IMU và phép đo bằng hình ảnh video camera kép để mang lại trải nghiệm vượt trội cho người dùng. Khả năng đo đạc bù trừ và cắm mốc trực quan 3D giúp tăng hiệu quả tại các công trường xây dựng. Được hỗ trợ bởi thuật toán iStar 2.0, máy GPS RTK CHC i93 sử dụng các kênh GNSS đa băng tần và định vị kết hợp để mang lại độ chính xác đáng tin cậy trong những môi trường đầy thử thách, khiến nó trở thành một công cụ linh hoạt cho mọi dự án.

Cấu tạo Máy GPS RTK CHC i93

Các cổng giao tiếp trên thân Máy GPS RTK CHC i93

Các cổng giao tiếp trên thân Máy GPS RTK CHC i93

Máy GPS RTK CHC i93 được thiết kế 2 camera kép ở phần mặt sau và phần dưới của máy. Ngoài ra, thiết bị được thiết kế với nhiều cổng giao tiếp tiên tiến, bao gồm:

  1. Cổng ăng-ten
  2. Cổng sạc
  3. Cổng truyền nhận dữ liệu, nâng cấp phần mềm
  4. Khe gắn sim
  5. Đế trụ xoay

Khu vực nút nguồn và đèn tín hiệu

  1. Nút nguồn:
    • Để khởi động: Ấn giữ nút nguồn khoảng 3 giây.
    • Để tắt máy: Ấn giữ nút nguồn khoảng 3 giây đến khi màn hình xuất hiện Power Off.
  2. Nút thu nhận và lưu trữ dữ liệu từ vệ tinh.
  3. Màn hình LED tín hiệu.
  4. Đèn tín hiệu vệ tinh:
    • Đèn nhấp nháy: đã thu nhận tính hiệu vệ tinh.
    • Tắt: không thu được tín hiệu vệ tinh.
  5. Tình trạng máy thu.
  6. Số vệ tinh.
  7. Phần trăm pin của máy thu.
  8. Đèn báo dữ liệu:
    • Đèn nhấp nháy: đã thu nhập được dữ liệu.
    • Tắt: không nhận được tín hiệu dữ liệu.

Khu vực nút nguồn và đèn tín hiệu máy gps rtk chc i93

Điểm nổi bật của Máy GPS RTK CHC i93

Công nghệ mới: Thuật toán iStar cho độ chính xác cao, tích hợp Auto-IMU.

Thiết kế cao cấp: là dòng máy đo RTK mới nhất và hiện đại nhất hiện nay của hãng CHCNAV, khả năng chống nước, bụi và va đập tiêu chuẩn IP68.

Kết nối tiên tiến: Tích hợp 4G, Bluetooth, Wifi, NFC giúp truyền dữ liệu mượt mà.

Hiệu suất bền bỉ: Thời gian hoạt động liên tục chế độ rover lên đến 34 giờ, trạng thái tĩnh là 36 giờ, sẵn sàng cho các dự án khắt khe.

I93 applications 5 pc

Các tính năng nổi bật của Máy GPS RTK CHC i93

Máy GPS RTK CHC i93 là dòng máy đo RTK mới nhất và hiện đại nhất hiện nay của thương hiệu CHCNAV, với thiết kế mẫu mã mới, màu vàng cam bắt mắt và tích hợp đầy đủ các tính năng mới nhất, hiện đại nhất như: Bù nghiêng tự động (Auto-IMU) đến 60 độ, có 1408 kênh và công nghệ chống nhiễu Istar 2.0, công nghệ khảo sát bằng video hình và dẫn hướng AR bằng bộ đôi camera kép trên máy, giúp mọi quá trình đo đạc đều trở nên nhanh chóng và dễ dàng hơn.

MÁY GPS RTK CHC I93

Máy GPS RTK CHC i93 nhanh chóng cung cấp tọa độ 3D từ quay video trong thế giới thực, giúp dễ dàng khảo sát các điểm khó tiếp cận, bị cản trở tín hiệu hoặc nguy hiểm trên thực địa – chẳng hạn như các khu vực dưới cầu vượt, mái hiên hoặc gần cột điện.

i93 benefits 2 pc

Bằng cách hợp nhất dữ liệu máy bay không người lái với khả năng quay video toàn cảnh động của máy CHC i93, có thể dễ dàng đạt được mô hình chung 3D của các tòa nhà và mặt tiền. Khả năng tương thích với phần mềm mô hình 3D tiêu chuẩn mang lại sự linh hoạt và tiện lợi.

I93 applications 8 pc

Thiết kế linh hoạt cho nhiều lĩnh vực

Máy GPS RTK CHC i93 cung cấp tất cả các tính năng kết nối mà người khảo sát cần cho bất kỳ dự án nào. Công nghệ Wi-Fi, Bluetooth và NFC tích hợp đảm bảo kết nối liền mạch với bộ điều khiển dữ liệu cho phép kết nối liền mạch và nhanh chóng. Modem 4G và UHF tích hợp hỗ trợ tất cả các chế độ khảo sát GNSS RTK.

Máy GPS RTK CHC i93 được trang bị hệ thống quản lý năng lượng hiện đại, giúp máy hoạt động liên tục lên đến 34 giờ hoạt động mà không cần thay pin dự phòng thường xuyên, đảm bảo hiệu quả làm việc ổn định trong suốt ngày dài.

MÁY GPS RTK CHC I93

Thông số kỹ thuật của Máy GPS RTK CHC i93

Hiệu suất GNSS

Số kênh 1408 kênh
GPS L1C, A, L2C, L2P(Y), L5
Galileo E1, E5a, E5b, E6*
GLONASS L1, L2, L3
BeiDou B1I, B2I, B3I, B1C, B2a, B2b
QZSS L1, L2, L5, L6*
PPP B2b-PPP
SBAS (Hỗ trợ EGNOS) L1, L5

Độ chính xác GNSS

Đo động thời gian thực (RTK) H: 8 mm + 1 trang/phút RMS
V: 15 mm + 1 trang/phút RMS
Thời gian khởi tạo: <10 s
Độ tin cậy khởi tạo: >99.9%
Đo động xử lý sau (PPK) H: 3 mm + 1 trang/phút RMS
V: 5 mm + 1 trang/phút RMS
Đo tĩnh H: 2,5 mm + 0,5 trang/phút RMS
V: 5 mm + 0,5 trang/phút RMS
Mã khác biệt H: 0,4 m RMS | V: 0,8 m RMS
Đo tự động H: 1,5 m RMS | V: RMS 2,5 m
Khảo sát trực quan Điển hình  2~4 cm, phạm vi 2~15 m
Tần suất định vị 1 Hz, 5 Hz và 10 Hz
Thời gian fix lần đầu Khởi động nguộit: < 45 s, khởi đông nóng: < 10 s
Thu nhận lại tín hiệu: < 1 s
Tốc độ cập nhật IMU 200Hz
Bù nghiêng 60°
RTK bù nghiêng Thưởng nhỏ hơn 10 mm + 0,7 mm/°

Môi trường

Nhiệt độ Hoạt động: -40°C to +65°C (-40°F to +149°F)
Bảo quản: -40°C to +85°C (-40°F to +185°F)
Độ ẩm 100% không ngưng tụ
Chống nước IP67 (theo tiêu chuẩn IEC 60529)
Rơi vỡ Sống sót khi rơi từ độ cao 2m
Rung lắc Tuân thủ ISO 9022-36-08 và MILSTD-810G-514.6-Cat.24.
Màng chống thấm va thoáng khí Ngăn chặn hơi nước xâm nhập trong môi trường khắc nghiệt

Nguồn điện

Công suất tiêu thụ UHF/ 4G RTK Rover w/o camera: Điển hình 2,8 W
Định vị t trực quan/Khảo sát trực quan: Điển hình 4 W
Dung lượng pin li-on Pin tích hợp không thể tháo rời 9.600 mAh, 7,4 V
Thời gian hoạt động UHF/ 4G RTK Rover không có camera: tối đa 34 giờ
Visual Stakeout/Visual Survey: tối đa 24 giờ
UHF RTK Base: tối đa 16 giờ
Tĩnh: tối đa 36 giờ
Đầu vào nguồn bên ngoài 9 V DC đến 28 V DC

Thông số phần cứng

Kích thước Φ 152 x 81 mm (Φ 5,98 x 3,19 in)
Trọng lượng 1,15 kg (2,54 lb)
Màn hình Đèn LED, 2 nút vật lý IMU,  Màn hình màu OLED 1.1” 2
Cảm biến độ nghiêng IMU không cần hiệu chuẩn để bù độ nghiêng cực,
Không nhiễu từ
Công nghệ E-Bubble

Máy ảnh

Độ phân giải Màn trập cao  với 2 MP & 5 MP
Trường nhìn 75°
Tỷ lệ khung hình video 25 khung hình/giây
Chụp nhóm ảnh Phương pháp: chụp ảnh video.
Tỷ lệ: thường là 2 Hz, lên đến 25Hz
Tối đa thời gian chụp: 60 giây với kích thước nhóm hình ảnh là appr. 60MB
Chiếu sáng Máy ảnh đẳng cấp Starlight
Công nghệ OmniPixel® -GS.
Duy trì đầy đủ màu sắc ở mức chiếu sáng thấp tới 0,01 lux.

Giao tiếp

Loại thẻ SIM Thẻ Nano-SIM
Modem mạng Tích hợp modem 4G: TDD-LTE, FDD-LTE, WCDMA, EDGE, GPRS, GSM
Kết nối không dây NFC để ghép nối cảm ứng thiết bị
Wifi Wi-Fi IEEE 802.11a/b/g/n/ac, chế độ điểm truy cập
Bluetooth® 5.0 và 4.2 +EDR, tương thích ngược
Cổng 1 x 7-pin LEMO port (RS-232)
1 x USB Type-C port (nguồn ngoài, dữ liệu tải xuống, cập nhật chương trình cơ sở)
1 x cổng ăng-ten UHF (TNC cái)
Radio UHF tích hợp Thu/Tx: 410 – 470 MHz
Công suất phát: 0,5 W đến 2 W
Giao thức: CHC, Trong suốt, TT450,
Tốc độ liên kết vệ tinh: 9 600 bps đến 19200 bps
Phạm vi: Điển hình 3 km đến 5 km, tối đa 15 km với tối ưu điều
Định dạng dữ liệu RTCM 2.x, RTCM 3.x, đầu vào/đầu ra CMR
HCN, HRC, RINEX 2.11, 3.02
Đầu ra NMEA 0183
Máy khách NTRIP, NTRIP Caster
Bộ nhớ Bộ nhớ trong 8 GB.
Hỗ trợ mở rộng 128 GB bên ngoài

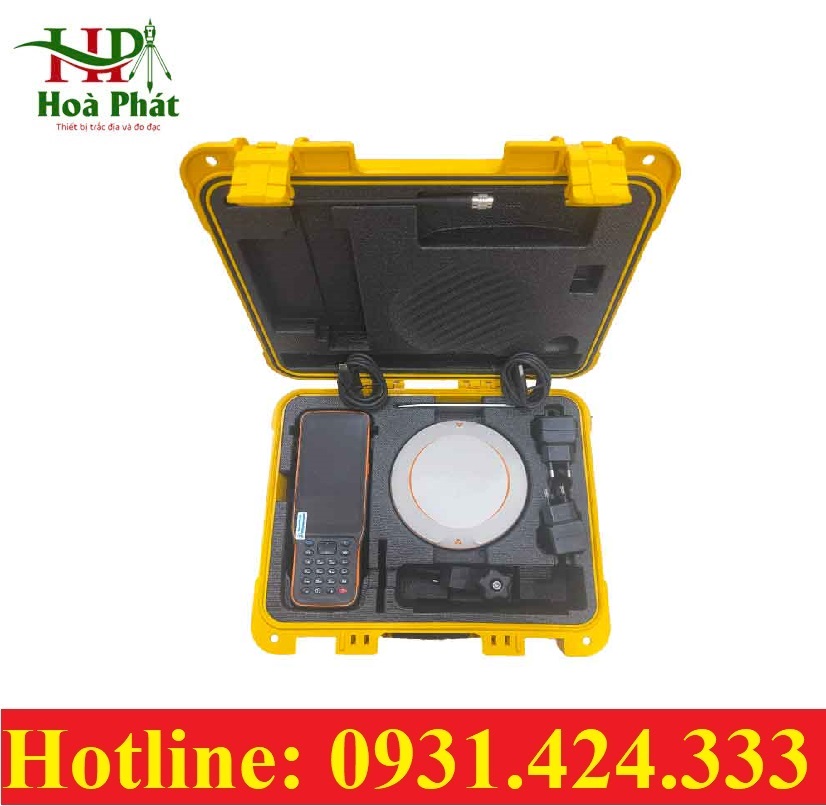

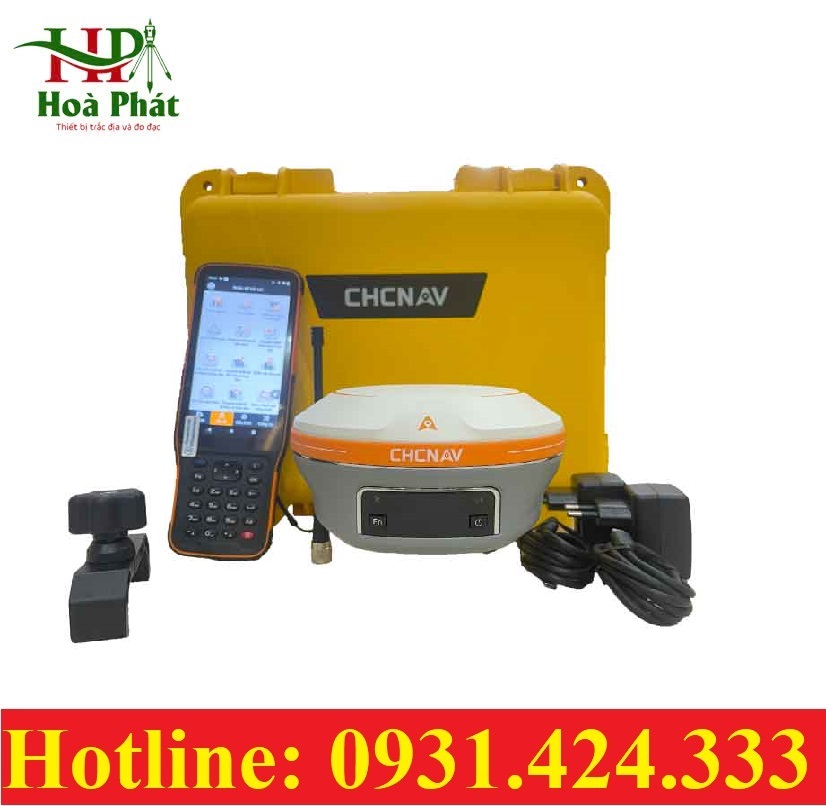

Trọn bộ Máy GPS RTK CHC i93

Khi mua máy GPS RTK CHC i93, bạn sẽ nhận được trọn bộ bao gồm:

  • 1 máy thu CHC i93
  • 1 sổ tay HCE 600
  • 1 ăng-ten thu phát radio
  • 1 kẹp sổ tay có gắn la bàn
  • 1 sào cacbon
  • 1 bộ sạc pin máy
  • 1 bộ sạc pin sổ tay
  • 1 vali bảo vệ cao cấp
  • 1 tài liệu hướng dẫn sử dụng
