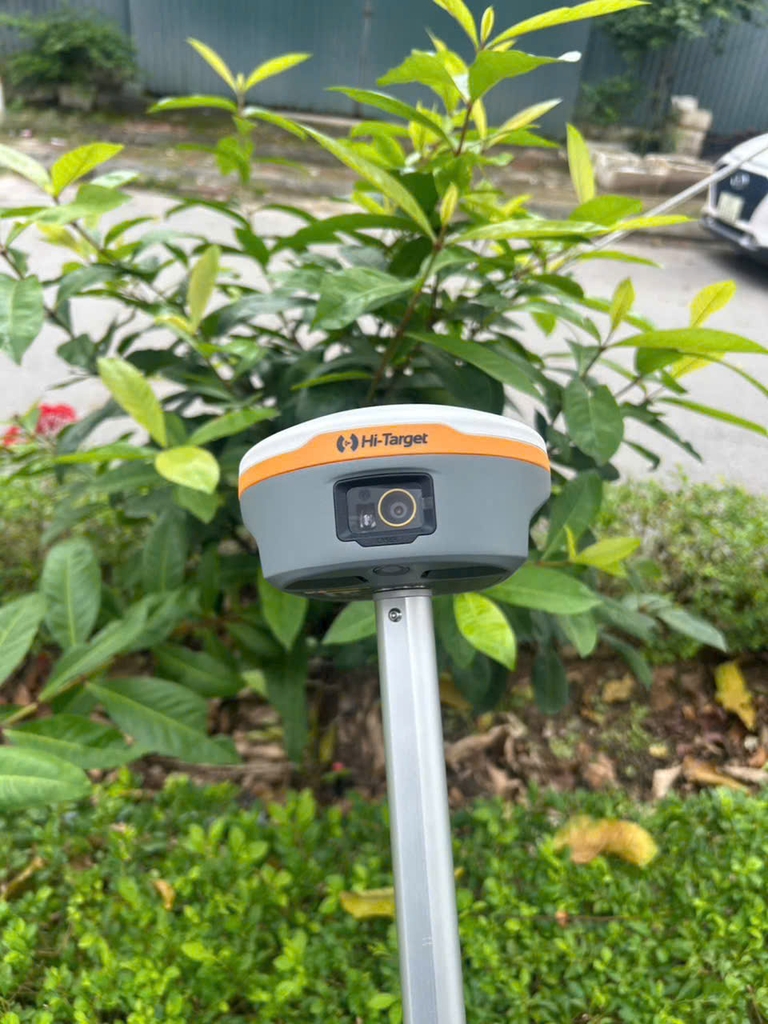

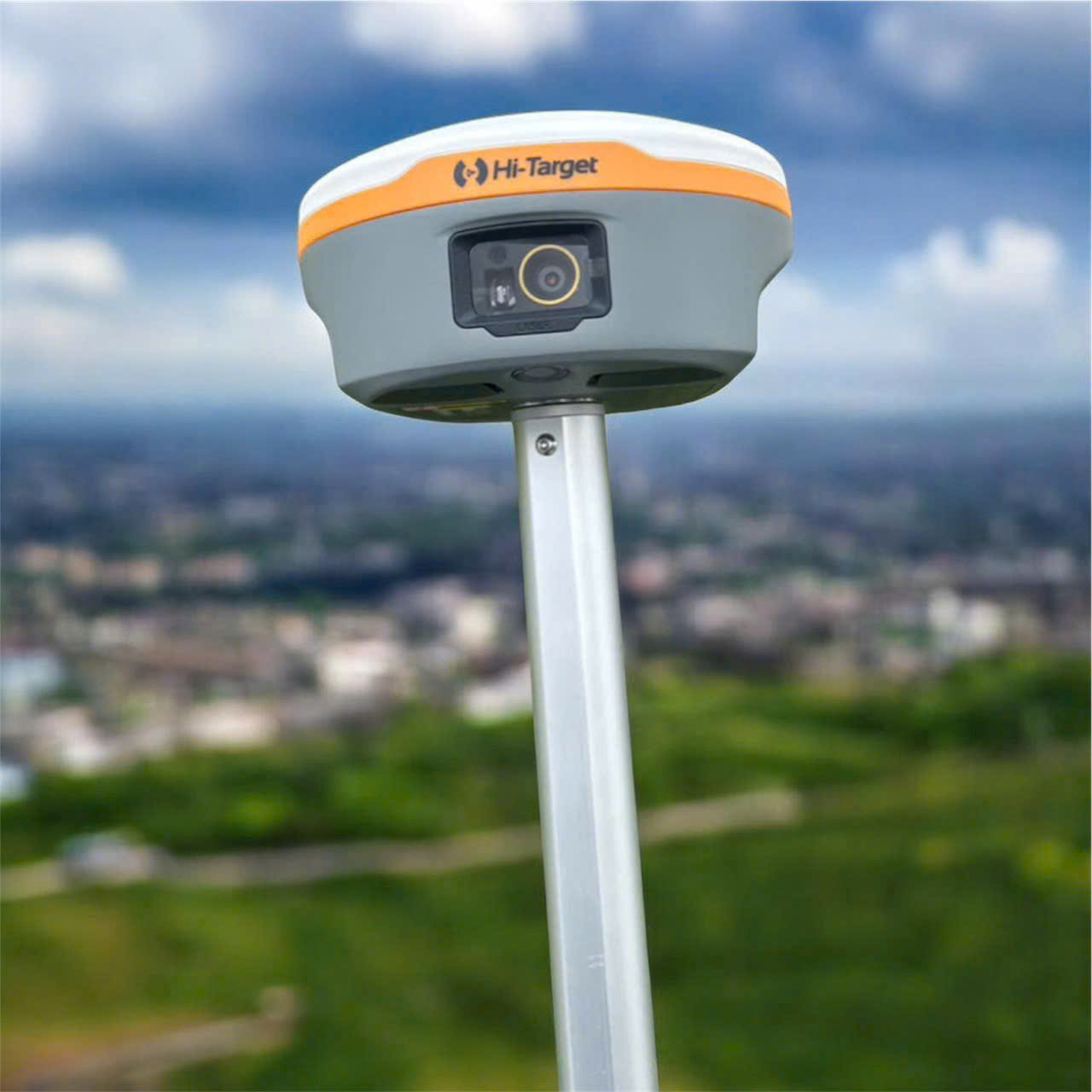

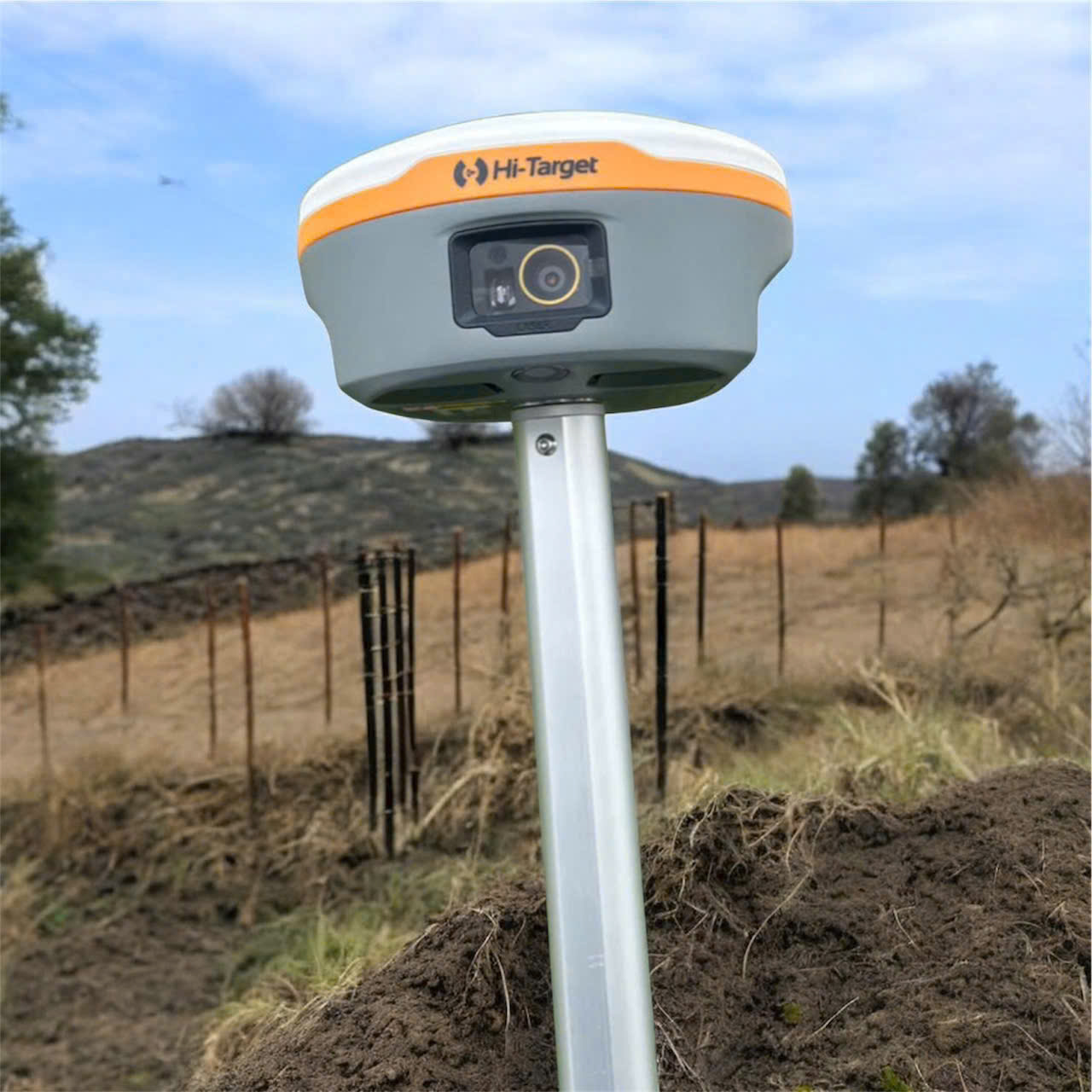

MÁY GPS RTK Hi-Target V600L

Với thế hệ laser RTK mới nhất của Hi-Taget kết hợp với GNSS, IMU, 2 camera và công nghệ đo bằng laser – Máy GPS RTK Hi-Target V600L cung cấp giải pháp đo đạc hiện đại và chính xác.

Đo laser nhanh chóng và chính xác

Máy GPS RTK Hi-Target V600L tích hợp tia laser xanh, hiển thị rõ ràng ngay cả dưới ánh sáng ban ngày, giúp việc căn chỉnh mục tiêu dễ dàng và chính xác. Kết hợp giữ công nghệ laser và công nghệ hình ảnh cho phép V600L đạt độ chính xác 2cm trong phạm vi đo 10m. Giúp người dùng thực hiện thao tác đo đạc dễ dàng ngay cả ở khu vực có hàng rào, gầm cầu… hoặc khu vực bị che khuất.

Đo nghiêng bằng IMU không cần khởi tạo

Hi-Target V600L được trang bị công nghệ bù nghiêng IMU lên tới 60 độ mà không cần khởi tạo. Với công nghệ này cho phép người dùng khởi động tức thì với độ ổn định và độ chính xác cao hơn tới 40%, ngay cả trên địa hình gồ ghề không bằng phẳng.

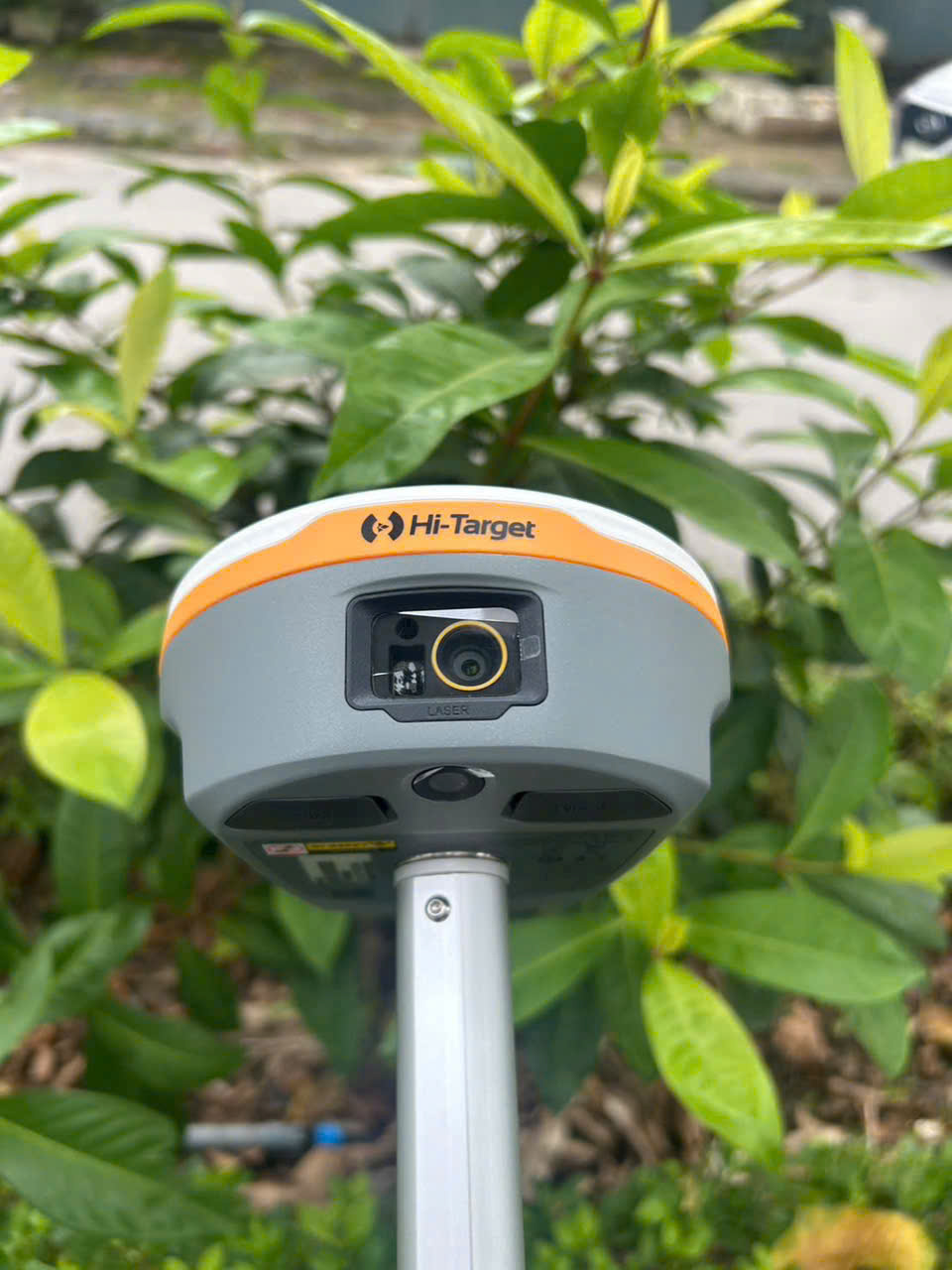

Sở hữu camera kép

Camera phía trước dành cho công việc nhắm mục tiêu bằng laser và theo dõi thực tế ảo tăng cường ( AR). Camera phía dưới phục vụ cho công tác bố trí điểm trực quan.

Radio LoRa tích hợp, tương thích đa thương hiệu

GPS RTK Hi-Target V600L được tích hợp bộ thu phát  RadioLoRa, hỗ trợ nhiều giao thức, tương thích với nhiều dòng máy GPS RTK trên thị trường. Phạm vi thu phát lên tới 15km trong điều kiện thông thường.

Thông số kỹ thuật máy GPS RTK Hi-Target V600L

Thông số mô-đun GNSS

Số kênh: 1760 Theo dõi vệ tinh:

• GPS: L1 / L2 / L5 / L2C

• BDS: B1 / B2 / B3 / B1C / B2a

• GLONASS: L1 / L2 / L3

• Galileo: E1 / E5 AltBOC / E5a / E5b / E6

• SBAS: L1 / L5

• QZSS: L1 / L2 / L5 / L6

• IRNSS: L5

Hiệu suất định vị

Đo tĩnh

• H: 2.5 mm + 0.1 ppm RMS

• V: 3.5 mm + 0.4 ppm RMS

Tĩnh và tĩnh nhanh

• H: 2.5 mm + 0.5 ppm RMS

• V: 5 mm + 0.5 ppm RMS

Hậu xử lý động học (PPK / Dừng & Đi)

• H: 8 mm + 1 ppm RMS

• V: 15 mm + 1 ppm RMS

• Thời gian khởi tạo: thường là 10 phút cho cơ sở và 5 phút cho xe tự hành

• Độ tin cậy khởi tạo: > 99.9%

Định vị GNSS vi sai mã:

• H: ±0.25 m+1 ppm RMS

• V: ±0.5 m+1 ppm RMS

• SBAS 0.5m(H), 0.85m(V)

Đo động thời gian thực: (RTK)

• H: 8 mm+1 ppm RMS

• V:15 mm+1 ppm RMS

• Thời gian khởi tạo: thường < 10 giây

• Độ tin cậy khởi tạo: >99%

Hi-Fix

• H: RTK+10 mm/phút RMS

• V:RTK+20 mm/phút RMS

• Đo nghiêng: 60 độ

Thời gian để định vị lần đầu tiên

• Khởi động nguội: < 45 giây

• Khởi động nóng: < 30 giây

• Thu lại tín hiệu: < 2 giây/ 1 Hz, 5 Hz và 10 Hz

Hiệu suất khảo sát nghiêng

• H:8mm + 0,7mm/° nghiêng (0~60°)

• V: 15 mm + 0,7 mm/° nghiêng (0~60°)

Độ chính xác của việc theo dõi hình ảnh: 2cm Đo laze:

• 2 cm trong phạm vi 5 m

• 3 cm trong phạm vi 10 m

Thông số vật lý

Kích thước (Rộng x Cao): 130.97 mm × 68.7 mm

Cân nặng: ≤ 0.73 kg ( 1.61 lb )

Nhiệt độ hoạt động: -40℃ ~ +75℃ (-40°F~ +167°F)

Nhiệt độ bảo quản: -55℃ ~ +85℃(-67°F ~ +185°F

Độ ẩm: 100% không ngưng tụ

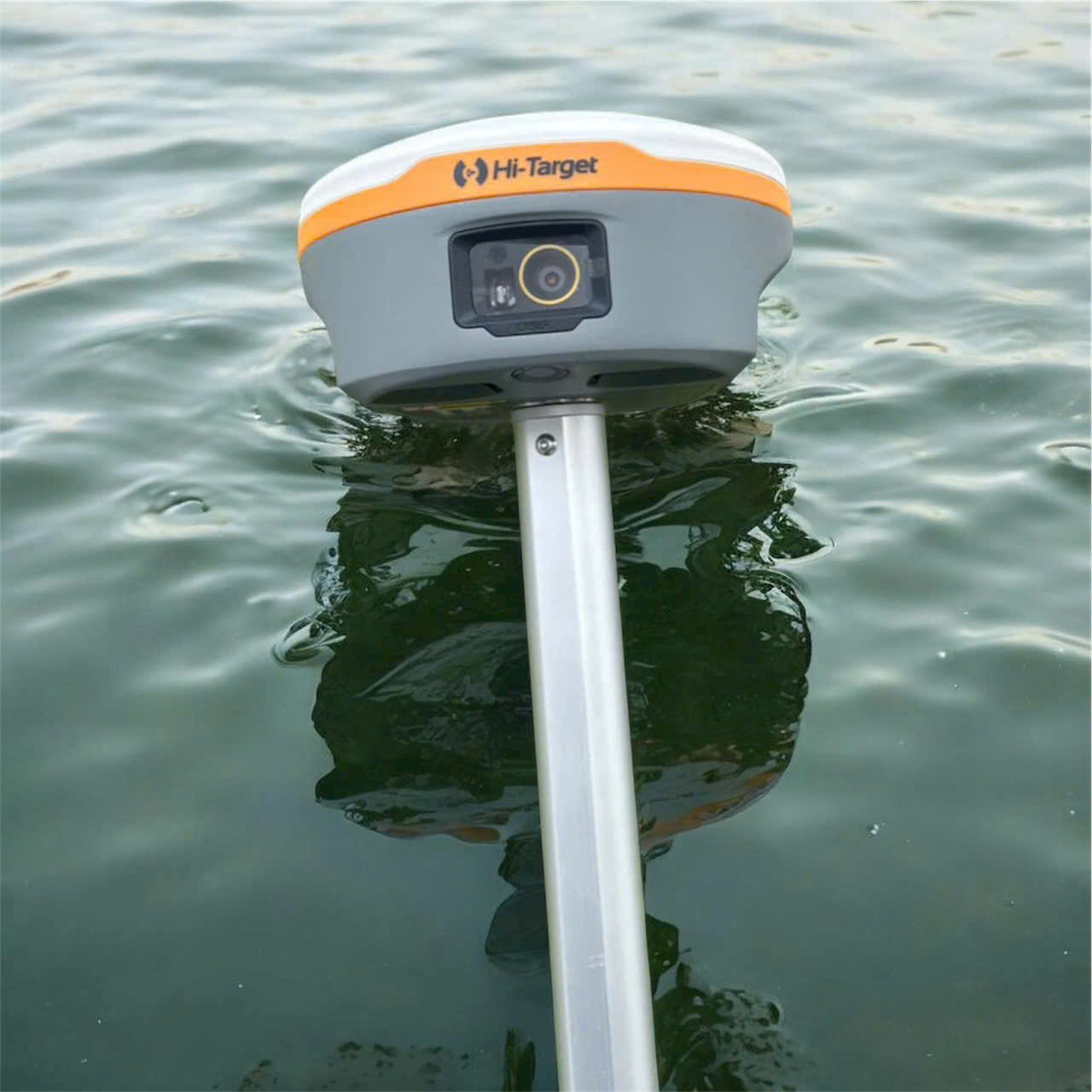

IP Rating: IP68 (theo lEC 60529)

Khả năng chống chịu: Tiêu chuẩn quân sự Mỹ MIL-STD-810G, 514.6

Chống va đập: Được thiết kế để chịu được cú rơi tự nhiên 1,8 m xuống bê tông

Pin

Pin bên trong:

• RTK rover (UHF/GSM): lên đến 20 giờ

• UHF RTK Base: lên đến 13 giờ

• GSM RTK Base: lên đến 17 giờ

Nguồn điện bên ngoài: Sử dụng bộ sạc điện thoại thông minh tiêu chuẩn hoặc bộ sạc dự phòng (Hỗ trợ sạc ngoài USB Type-C 5V 2.8A)

Thông số khác

Giao diện I/O: 1 × Cổng USB loại C; 1 × Cổng ăng-ten SMA, 1 × Khe cắm thẻ Nano SIM

Wi-Fi: Tần số 2,4 GHz, hỗ trợ 802.11 a/b/g/n/ac/ax

Bluetooth: BT 5.2, 2.4 GHz

NFC: Giao tiếp tầm gần để ghép nối thiết bị cảm ứng

Modem mạng: TDD-LTE, FDD-LTE, GSM

Radio

Công suất: Có thể điều chỉnh 1 W / 1,5 W

Tần số: 410 MHz~470 MHz

Giao thức: LoRa, HI-TARGET, TRIMTALK450S, TRIMMARK III, SATEL-3AS, TRANSEOT, v.v.

Phạm vi làm việc: 15-20 km

Số kênh: 116 (16 có thể mở rộng)

Laser

Phạm vi: 30 m

Phân loại sản phẩm laser: Lớp 3R

Camera

Máy ảnh phía trước: Ngắm laser hỗ trợ hình ảnh

Máy ảnh phía dưới: Hỗ trợ theo dõi hiện trường thực tế

Cấu hình hệ thống

Lưu trữ: Bộ nhớ trong ROM 64 GB

Định dạng đầu ra: ASCII: NMEA-0183

Tỷ lệ đầu ra: 1Hz~20Hz

Định dạng dữ liệu tĩnh: GNS, Rinex

Động học thời gian thực (RTK): RTCM2.X, RTCM3.X, CMR

Chế độ mạng: VRS, FKP, MAC, support NTRIP protocol
