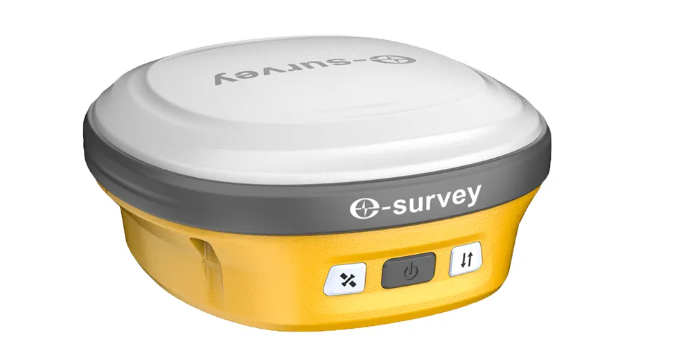

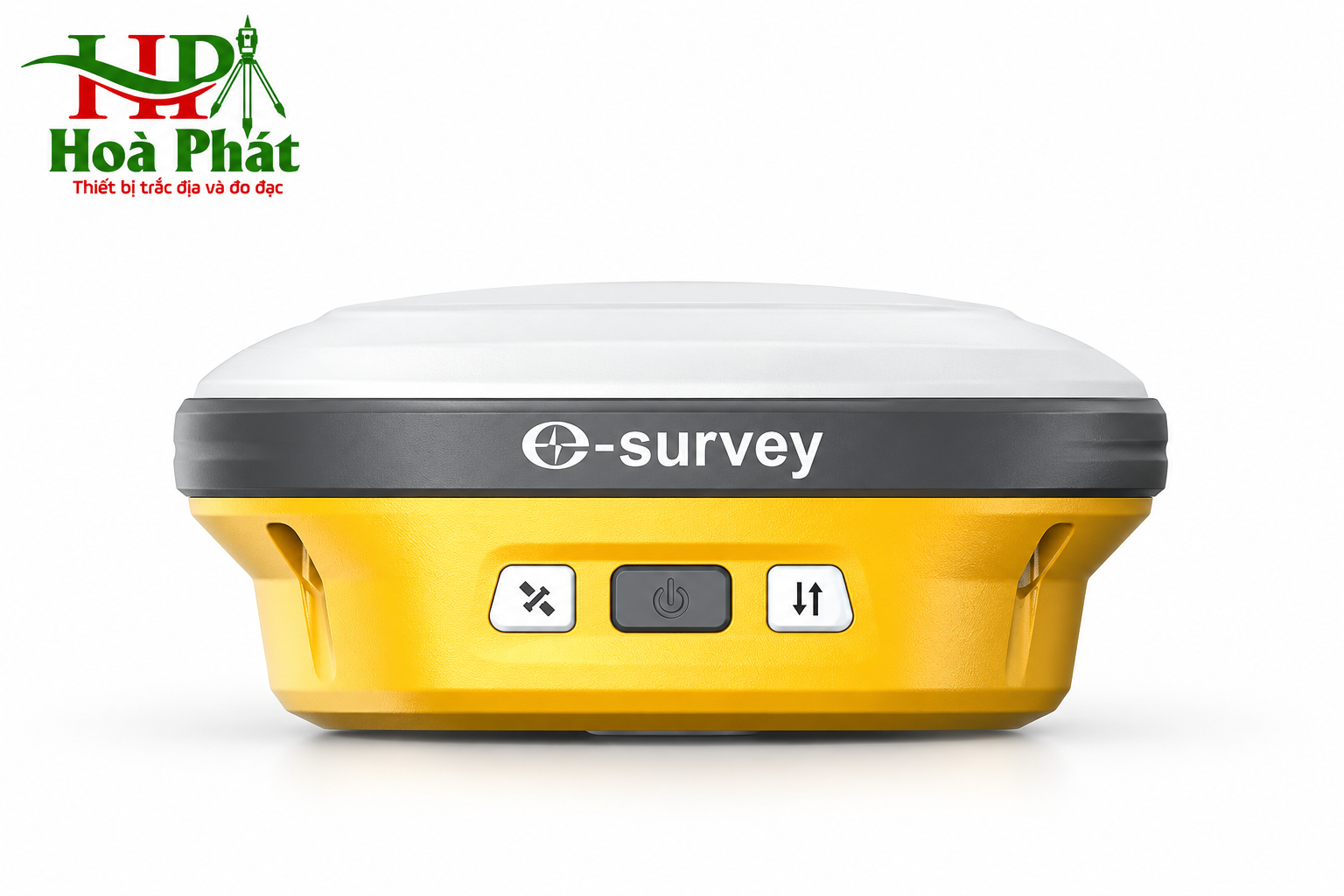

MÔ TẢ CHI TIẾT MÁY GPS RTK eSURVEY eRTK10 PRO

eSurvey eRTK10 Pro – RTK nhỏ gọn, cắm điểm trực quan và làm việc linh hoạt

eSurvey eRTK10 Pro được thiết kế hướng tới những công việc cần tốc độ, tính cơ động và thao tác đơn giản ngoài thực địa. Máy kết hợp bộ thu GNSS 1408 kênh, camera hỗ trợ AR, IMU đo nghiêng 60° và Radio RX trong một thiết bị có trọng lượng chỉ khoảng 475g.

Điểm nổi bật của eRTK10 Pro không chỉ nằm ở khả năng định vị RTK mà còn ở việc hỗ trợ người đo tìm và bố trí điểm trực quan, giảm thao tác cân chỉnh sào và có thêm phương án nhận số hiệu chỉnh bằng radio khi kết nối mạng di động không thuận lợi

📸 AR Visual Stakeout – Cắm điểm trực quan bằng camera

eRTK10 Pro được trang bị camera phía dưới độ phân giải 2MP, góc nhìn 88°, phục vụ tính năng AR Visual Stakeout.

Thay vì chỉ quan sát khoảng cách và phương hướng bằng các con số, người sử dụng có thể theo dõi hướng dẫn trực quan trên hình ảnh thực tế để đưa sào tới gần vị trí điểm thiết kế.

Tính năng này đặc biệt hữu ích khi:

• Cắm nhiều điểm ngoài công trường.
• Bố trí tim trục công trình.
• Cắm mốc và điểm thiết kế.
• Bố trí các điểm hạ tầng.
• Cần tìm điểm nhanh ngoài thực địa.

📐 IMU 60° – Đo nghiêng linh hoạt hơn

Cảm biến MEMS/IMU tích hợp cho phép eRTK10 Pro thực hiện đo nghiêng động với góc lên tới 60°.

Người đo không phải mất quá nhiều thời gian đưa sào về phương thẳng đứng tại từng điểm, đặc biệt thuận tiện khi làm việc ở góc tường, chân công trình, taluy, mái dốc hoặc khu vực chật hẹp.

🛰️ GNSS 1408 kênh – Thu đa hệ vệ tinh

eRTK10 Pro sử dụng bo mạch GNSS 1408 kênh, hỗ trợ nhiều hệ thống và tín hiệu vệ tinh gồm GPS, BeiDou, GLONASS, Galileo, QZSS, NavIC và SBAS.

Tần suất cập nhật lên tới 20Hz, giúp thiết bị đáp ứng tốt nhu cầu thu thập dữ liệu và định vị RTK ngoài hiện trường.

🎯 Độ chính xác RTK cấp centimet

Thông số độ chính xác RTK được công bố:

Mặt bằng: 8 mm + 1 ppm RMS
Độ cao: 15 mm + 1 ppm RMS

Đo tĩnh/tĩnh nhanh:

Mặt bằng: 2,5 mm + 0,5 ppm RMS
Độ cao: 5 mm + 0,5 ppm RMS.

Đây là nền tảng để thiết bị phục vụ các công việc như địa chính, đo vẽ địa hình, khảo sát hiện trạng, bố trí công trình và hạ tầng kỹ thuật.

📡 Radio RX tích hợp – thêm phương án làm việc khi mạng yếu

Một trong những trang bị đáng chú ý trên eRTK10 Pro là Radio RX (chỉ thu), hoạt động trong dải tần 410–470MHz.

Rover có thể nhận dữ liệu hiệu chỉnh từ trạm Base thông qua radio, hữu ích tại những khu vực không có mạng di động hoặc 4G/Internet hoạt động không ổn định.

Radio hỗ trợ nhiều giao thức như TRIMTALK, SOUTH, SATEL, HITARGET và các giao thức khác được nhà sản xuất hỗ trợ.

Lưu ý: Radio tích hợp trên eRTK10 Pro là RX – chỉ thu, không phải radio thu/phát.

🪶 Trọng lượng chỉ 475g – giảm tải khi làm việc cả ngày

Thân máy có kích thước khoảng Φ115 × 56mm, trọng lượng chỉ 475g.

Thiết kế nhỏ và nhẹ giúp thiết bị thuận tiện khi phải di chuyển nhiều vị trí trong ngày, đồng thời giảm khối lượng trên sào đo.

💦 Chuẩn IP68 – hướng tới môi trường công trường

eRTK10 Pro đạt chuẩn IP68, cùng khả năng làm việc trong dải nhiệt độ từ -30°C đến +70°C.

Theo thông số trên trang nguồn, máy có khả năng chịu va đập khi sào cao 2m bị đổ xuống bề mặt cứng và chịu rơi tự do từ độ cao 1,2m.

🔋 Pin 5800mAh – Rover lên tới 10 giờ

Máy sử dụng pin Lithium-ion tích hợp:

Dung lượng: 5800mAh
Điện áp: 3,65V
Thời gian Rover: lên tới 10 giờ
Thời gian sạc: khoảng 5 giờ.

Cổng USB Type-C được sử dụng cho cả sạc và truyền dữ liệu.

📲 Kết nối và quản lý thuận tiện

eRTK10 Pro sử dụng hệ điều hành Linux và được trang bị bộ nhớ trong 8GB.

Máy hỗ trợ:

• Bluetooth 5.0 BR+EDR, BLE.
• Wi-Fi IEEE 802.11 a/b/g/n/ac.
• USB Type-C.
• Kết nối TNC cho hệ thống radio.
• Web UI để xem trạng thái, thiết lập chế độ, cập nhật firmware và tải dữ liệu.
• Thông báo trạng thái máy bằng giọng nói.
• Đèn báo vệ tinh, truyền dữ liệu và pin.

THÔNG SỐ KỸ THUẬT CHÍNH
