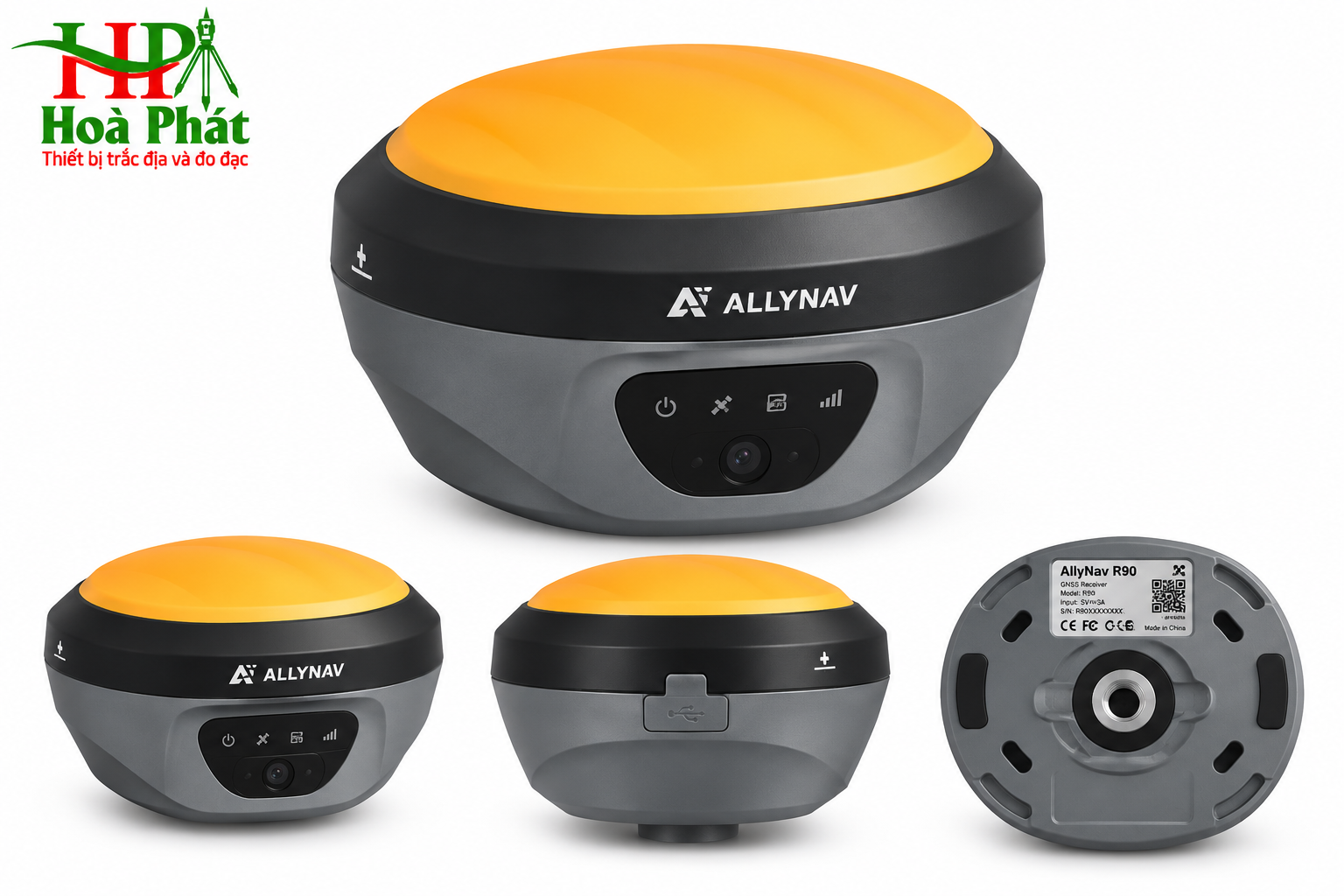

MÁY ĐỊNH VỊ LASER RTK ALLYNAV R90

THÔNG SỐ KỸ THUẬT ALLYNAV R90

ALLYNAV R90 – GIẢI PHÁP ĐO ĐẠC LASER KẾT HỢP CAMERA THÔNG MINH

AllyNav R90 là dòng máy GPS RTK đa tần được phát triển nhằm nâng cao hiệu quả đo đạc trong các môi trường khảo sát phức tạp. Thiết bị kết hợp công nghệ định vị GNSS, Laser xanh, camera kép và cảm biến quán tính IMU, giúp người sử dụng mở rộng khả năng thu thập dữ liệu ngoài thực địa.

Đặc biệt, khả năng đo bằng Laser giúp kỹ thuật viên tiếp cận các vị trí khó hoặc không an toàn để đặt sào, như mép sông, taluy, chân công trình, trụ cầu và các khu vực có vật cản.

Công nghệ Laser xanh – Đo xa tới 100m

AllyNav R90 được trang bị hệ thống Laser xanh Class 3 với phạm vi đo khoảng cách công bố lên tới 100m.

• Khoảng cách đo Laser: 100m.

• Độ chính xác đo khoảng cách Laser: 2mm theo thông số công bố.

• Tần số đo: 10Hz ở chế độ thông thường, 20Hz ở chế độ nhanh.

• Độ chính xác định vị điểm bằng Laser được công bố ≤2cm trong phạm vi 5m và ≤3cm trong phạm vi 10m.

Camera kép Full HD – Bố trí điểm AR trực quan

Máy tích hợp hệ thống camera trước và camera dưới, hỗ trợ quan sát và bố trí điểm thiết kế bằng hình ảnh thực tế.

• Camera phía trước: Hỗ trợ dẫn hướng AR khi tiếp cận điểm từ xa.

• Camera phía dưới: Hỗ trợ xác định chính xác vị trí cắm điểm khi đến gần mục tiêu.

• Cảm biến hình ảnh CMOS HDR.

• Độ phân giải hình ảnh 1920 × 1080 pixel.

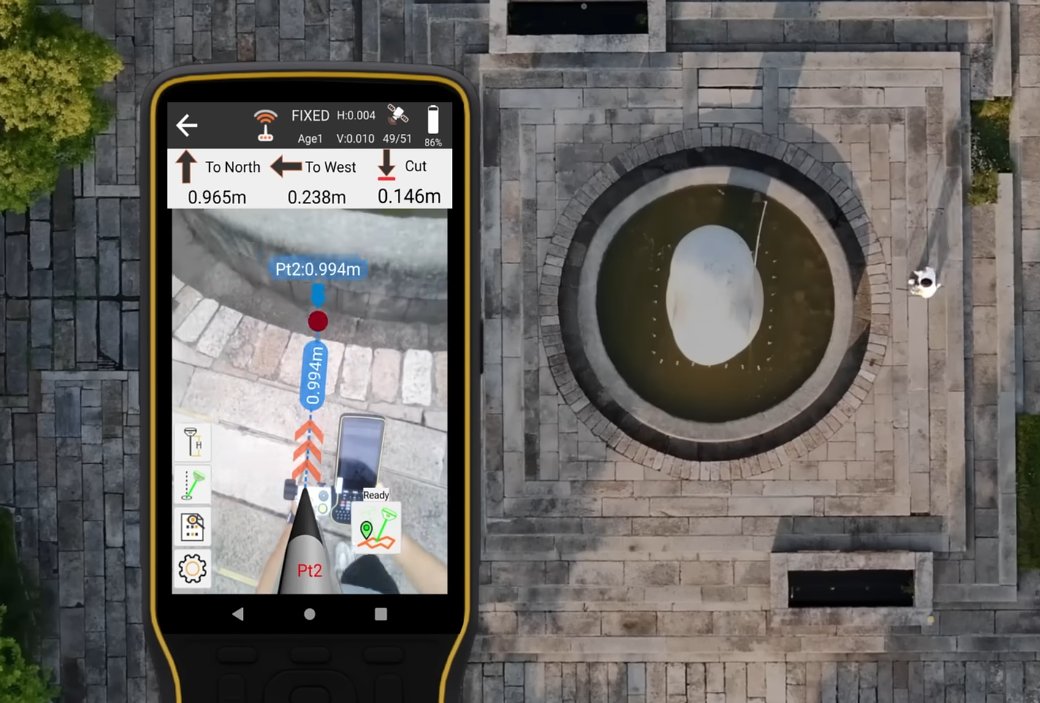

Nhờ công nghệ AR, người sử dụng có thể quan sát hướng di chuyển đến điểm thiết kế trực quan hơn, đặc biệt hữu ích khi bố trí nhiều điểm ngoài công trường.

GNSS 1408 kênh – Thu đa hệ vệ tinh

AllyNav R90 sử dụng bộ xử lý GNSS đa tần 1408 kênh, hỗ trợ thu tín hiệu từ nhiều hệ thống vệ tinh:

• GPS

• GLONASS

• BeiDou

• Galileo

• QZSS

• SBAS

• NavIC/IRNSS

• Tín hiệu B2b-PPP và E6-HAS

Thiết bị hỗ trợ tần suất cập nhật dữ liệu từ 1–20Hz, đáp ứng nhu cầu đo RTK và thu thập dữ liệu vị trí trong các công việc trắc địa chuyên nghiệp.

IMU bù nghiêng 120° – Linh hoạt khi đo điểm

Cảm biến IMU tích hợp giúp máy hỗ trợ đo nghiêng với góc công bố lên tới 120°.

Độ chính xác bù nghiêng khoảng 2cm được công bố trong phạm vi góc nghiêng 60°. Nhà sản xuất cũng khuyến nghị làm việc trong phạm vi 60° để đạt hiệu quả chính xác tốt hơn.

Tính năng này giúp giảm thao tác cân chỉnh sào tại các vị trí như góc tường, chân taluy, mép đường hoặc nơi có không gian thao tác hạn chế.

 Radio UHF 2W – Hỗ trợ Base và Rover

Máy tích hợp Radio UHF thu phát với công suất 2W, hoạt động trong dải tần 410–470MHz.

Hỗ trợ các giao thức truyền dữ liệu như S-LINK, TrimTalk và Satel. Theo thông tin giới thiệu sản phẩm, phạm vi truyền Radio có thể vượt 7km trong điều kiện thuận lợi.

Điều này giúp người dùng triển khai hệ thống Base – Rover chủ động, giảm phụ thuộc vào kết nối Internet hoặc trạm CORS khi điều kiện triển khai phù hợp.

Pin 13.600mAh – Làm việc liên tục

AllyNav R90 sử dụng pin Li-ion tích hợp 3,6V – 13.600mAh.

• Chế độ đo tĩnh: lên tới 20 giờ.

• Chế độ Rover: lên tới 15 giờ.

• Hỗ trợ sạc qua USB Type-C.
