Máy kinh vĩ điện tử Sokkia DT 510s

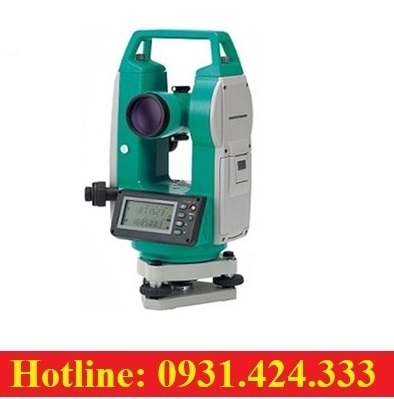

MÁY KINH VĨ ĐIỆN TỬ SOKKIA DT510S

Máy kinh vĩ điện tử là dụng cụ đo lường các góc mặt bằng và góc đứng trong không gian. Độ chính xác của máy đo được có thể đạt đến giây. Loại máy này được dùng phổ biến trong điều tra khảo sát thực địa.

Cấu tạo cơ bản của máy gồm một ống kính gắn trên bệ có khả năng quay tự do trên hai mặt phẳng vuông góc với nhau: mặt phẳng nằm ngang và một mặt phẳng bất kì vuông góc với nó. Trước khi đo đạc cần thăng bằng máy bằng cách chỉnh độ dài của các chân máy sao cho bọt thủy nằm vào giữa tâm, các kết quả đo góc được hiển số trên màn hình LCD.

1. Ống kính:

- Đường kính kính vật: 45 mm

- Độ phóng đại: 30x

- Hình ảnh: thuận

- Độ phân giải: 3''

- Trường nhìn: 1°30'

- Tiêu cự nhỏ nhất: 0.7m

- Hằng số nhân (đo khoảng cách): 100

- Hằng số cộng: 0

2. Đo góc:

- Cấp chính xác: 5"

- Góc đọc hiển thị: 1"/5"

3. Hệ thống bù nghiêng:

- Bù 2 trục

- Giới hạn bù: 0.5"

4. Màn hình và bàn phím:

- Số lượng: 02 màn hình tinh thể lỏng LCD

- Phím bấm: 05 phím

5. Độ nhạy bọt thủy:

- Bọt thủy tròn: 10'/2mm

- Bọt thủy dài: 40''/2mm

6. Nguồn điện:

- Pin LR14C

- Thời gian đo: 48h

7. Dọi tâm Laser:

- Khoảng nhìn: 5m đến vô cực

- Trường ngắm: 3°

8. Nhiệt độ làm việc:

- Từ -20° đến +50°C

9. Tiêu chuẩn chống bụi, nước: IP66

10. Trọng lượng và kích thước:

- Trọng lượng bao gồm pin: 4.7kg

- Kích thước: W154 x H 334 x L 172mm
